I. Giới thiệu

–  Tủ ATS Outdoor 3P 63A được thiết kế và sản xuất OEM theo yêu cầu về công suất, thiết bị, kích thước, cấp bảo vệ và nhận diện thương hiệu của khách hàng.

– Đáp ứng các tiêu chuẩn phòng sạch, an toàn cao, độ bền, độ hiệu quả, độ chính xác.

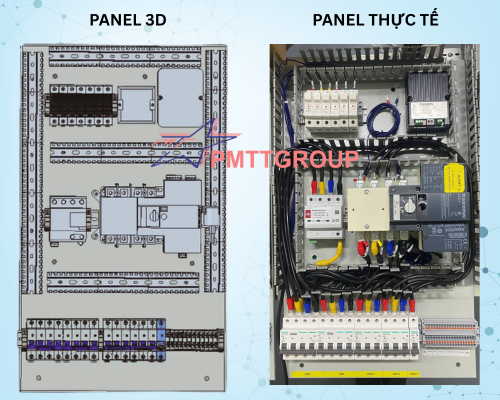

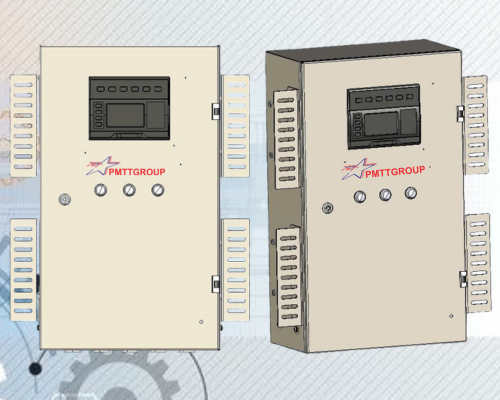

– Tủ ATS Outdoor 3P 63A được PMTT thiết kế 3D, gia công chi tiết với độ chính xác cao, sử dụng thiết bị tiêu chuẩn, lắp ráp trong phòng sạch.

– Ứng dụng: Tủ ATS Outdoor 3P 63A phù hợp cho nhà máy, nhà xưởng, công trình thương mại, trạm viễn thông, hệ thống máy phát điện, hệ thống bơm và các phụ tải yêu cầu nguồn điện dự phòng tin cậy.

II. Thông số kĩ thuật

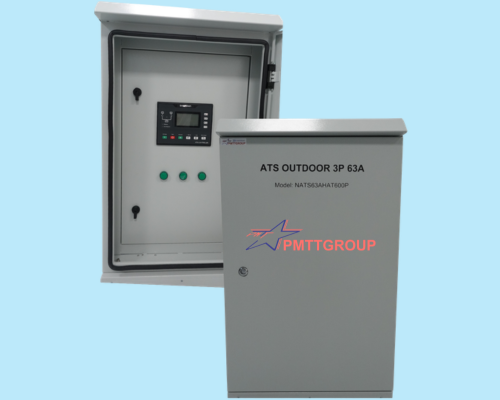

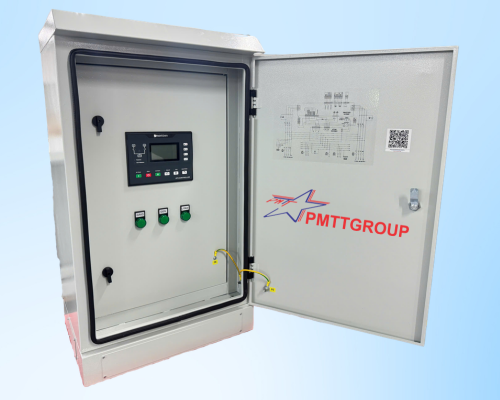

• Loại tủ: ATS Outdoor – chuyển nguồn tự động ngoài trời
• Cấu hình: 3P – 63A
• Thiết bị chuyển nguồn: Socomec ATyS
• Bộ điều khiển ATS: SmartGen HAT600P
• Điện áp hệ thống: 380/400VAC – 3 pha
• Điều khiển: Tự động / Manual
• Giám sát nguồn: Điện áp, tần số, mất pha, sai thứ tự pha và tình trạng nguồn
• Hiển thị: Trạng thái nguồn chính, nguồn dự phòng và vị trí chuyển mạch
• Vỏ tủ: Kết cấu thép sơn tĩnh điện, thiết kế chuyên dụng cho môi trường ngoài trời
• Cấp bảo vệ: Có thể tùy chọn theo yêu cầu dự án
• Đấu nối: Terminal và hệ thống dây điều khiển được đánh số, bố trí thuận tiện cho lắp đặt và bảo trì.

III. Nguyên lý hoạt động

SmartGen HAT600P liên tục giám sát tình trạng nguồn chính và nguồn dự phòng. Khi nguồn chính mất điện hoặc xuất hiện các điều kiện bất thường theo ngưỡng cài đặt, bộ điều khiển sẽ phát tín hiệu đến Socomec ATyS để thực hiện chuyển tải sang nguồn dự phòng.

Khi nguồn chính được khôi phục và ổn định, hệ thống tự động chuyển tải trở lại nguồn ưu tiên theo thời gian cài đặt. Toàn bộ quá trình được thực hiện tự động, giúp duy trì nguồn điện liên tục cho các phụ tải quan trọng.

IV. Sản xuất OEM

Với năng lực thiết kế và sản xuất tủ điện OEM, sản phẩm có thể được tùy chỉnh theo yêu cầu của khách hàng:

• Tùy chọn thiết bị đóng cắt và thiết bị điều khiển.
• Tùy chỉnh kích thước và kết cấu vỏ tủ.
• Lựa chọn cấp bảo vệ IP phù hợp môi trường lắp đặt.
• Thiết kế sơ đồ nguyên lý và sơ đồ đấu nối theo dự án.
• Tùy chỉnh giao diện, nhãn mác và nhận diện thương hiệu OEM.
• Tích hợp với máy phát điện, hệ thống BMS/EMS và hệ thống phân phối điện.
• Kiểm tra, chạy thử và nghiệm thu trước khi bàn giao.

Sản phẩm được sản xuất theo quy trình khép kín từ thiết kế, gia công cơ khí, sơn hoàn thiện, lắp ráp thiết bị, đấu nối đến kiểm tra và chạy thử, đảm bảo tính đồng bộ và chất lượng cho từng dự án.
