I. Giới thiệu

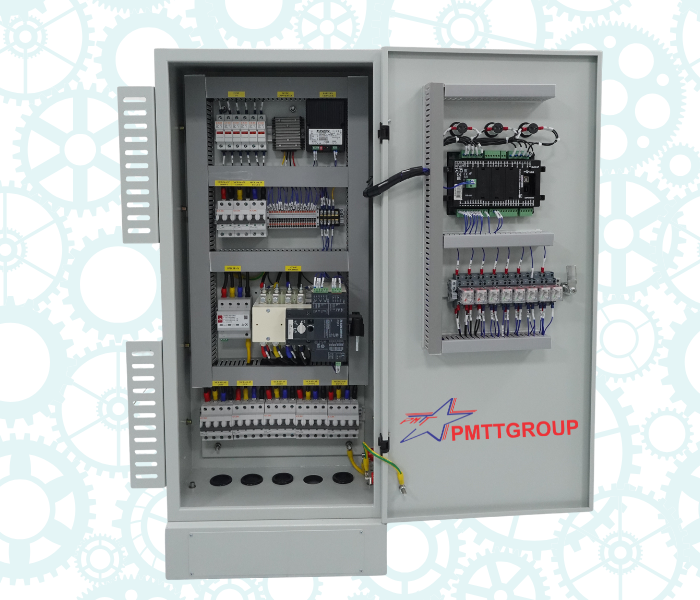

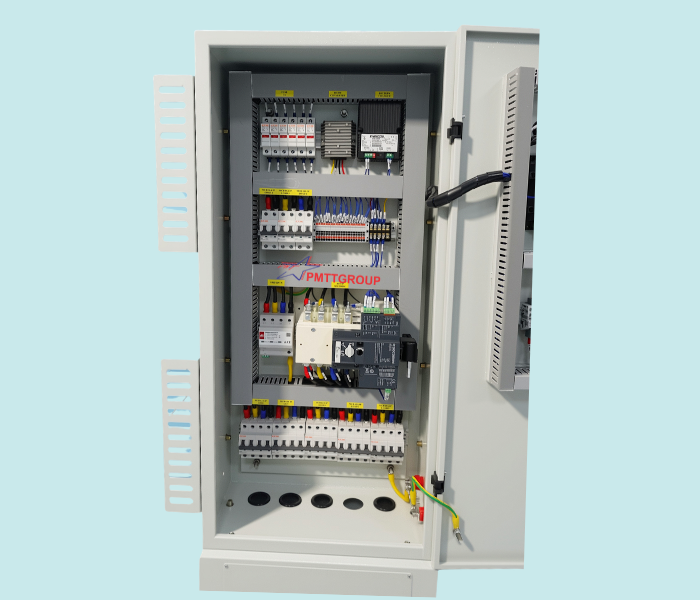

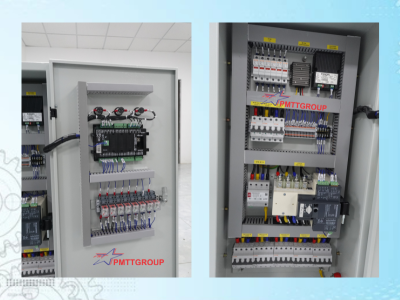

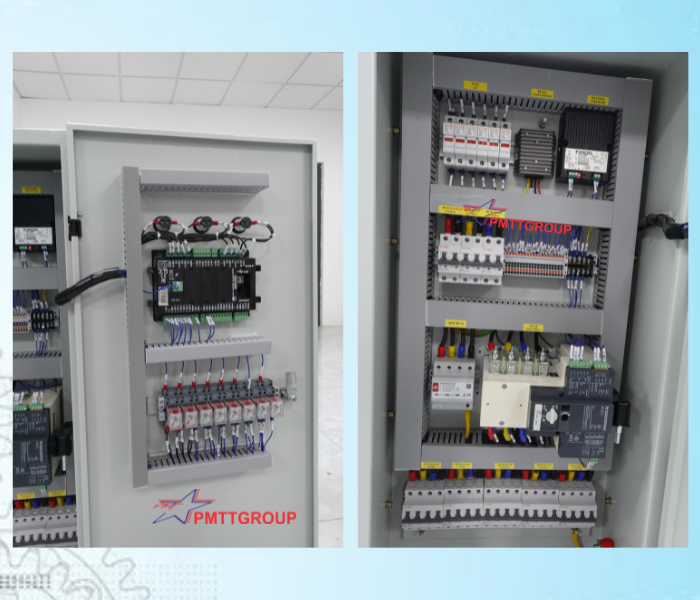

–  Tủ ATS Indoor 3P 63A được thiết kế và lắp đặt theo yêu cầu của khách hàng.

– Đáp ứng các tiêu chuẩn phòng sạch, an toàn cao, độ bền, độ hiệu quả, độ chính xác.

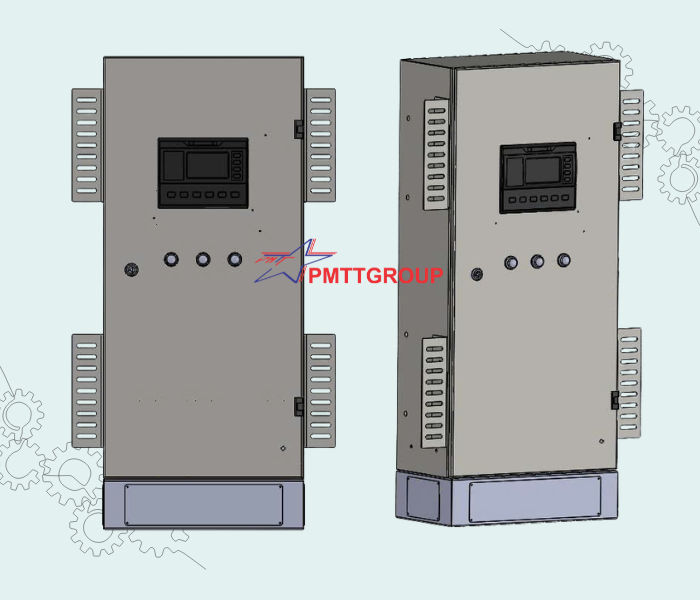

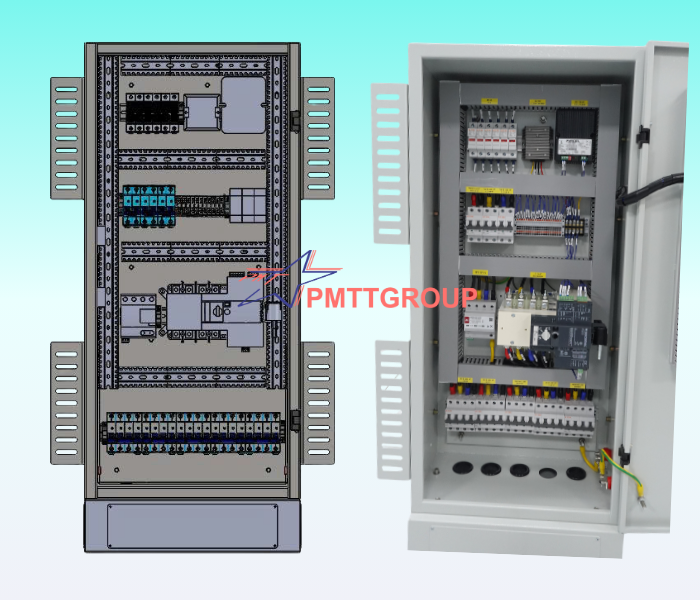

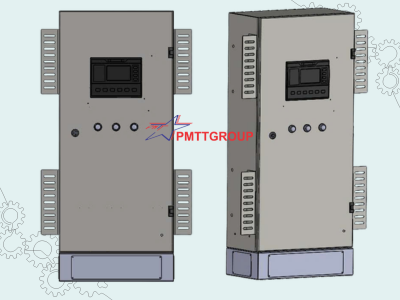

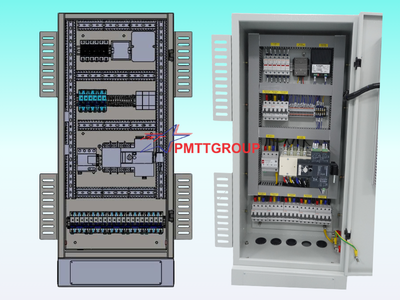

– Tủ ATS Indoor 3P 63A được PMTT thiết kế 3D, gia công chi tiết với độ chính xác cao, sử dụng thiết bị tiêu chuẩn, lắp ráp trong phòng sạch.

– Ứng dụng: Tủ ATS Indoor 3P 63A phù hợp cho nhà máy, tòa nhà, văn phòng, khách sạn, hệ thống M&E, trạm kỹ thuật và các công trình sử dụng máy phát điện làm nguồn dự phòng.

II. Thông số kĩ thuật

• Loại tủ: ATS Indoor 3P 63A
• Thiết bị chuyển nguồn: Socomec ATyS 3P 63A

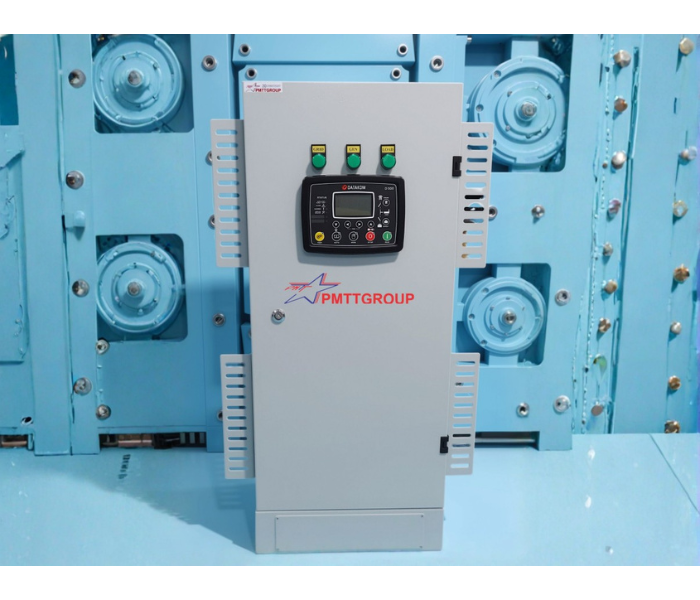

• Bộ điều khiển: Datakom D-500
• Điện áp: 380/400VAC – 50Hz
• Dòng định mức: 63A
• Chế độ: Tự động / Manual
• Nguồn: Lưới điện + Máy phát
• Vỏ tủ: Thép sơn tĩnh điện, lắp đặt trong nhà
• Tiêu chuẩn: IEC

III. Nguyên lý hoạt động

Khi nguồn điện lưới bình thường, Datakom D-500 liên tục giám sát các thông số của nguồn và duy trì tải ở nguồn lưới.

Khi xảy ra mất điện hoặc nguồn lưới không đạt điều kiện cài đặt, D-500 phát lệnh khởi động máy phát. Khi máy phát đạt điện áp và tần số ổn định, bộ chuyển nguồn Socomec ATyS thực hiện chuyển tải từ nguồn lưới sang nguồn máy phát.

Khi nguồn lưới được khôi phục và ổn định trong thời gian cài đặt, hệ thống tự động chuyển tải trở lại nguồn lưới. Sau thời gian chạy không tải, D-500 phát lệnh dừng máy phát.

Trình tự:
Lưới → Mất lưới → Khởi động máy phát → Máy phát ổn định → Chuyển sang máy phát → Lưới phục hồi → Chuyển về lưới → Dừng máy phát.

IV. Cấu hình và sản xuất OEM

Tủ ATS được thiết kế, gia công và lắp ráp OEM theo yêu cầu dự án, cho phép tùy chỉnh:

• Dòng điện và điện áp định mức.
• Kích thước, kiểu dáng và kết cấu tủ.
• Thiết bị đóng cắt và bảo vệ.
• Cấu hình Socomec ATyS.
• Giao diện điều khiển và hiển thị.
• Tín hiệu I/O, cảnh báo và truyền thông.
• Sơ đồ nguyên lý và đấu nối.
• Tiêu chuẩn kỹ thuật theo yêu cầu của khách hàng.

OEM ATS Panel – Thiết kế theo yêu cầu, sản xuất linh hoạt và sẵn sàng tích hợp vào hệ thống điện của dự án.
